추억의 라디오 조립 Kit을 만들었다!

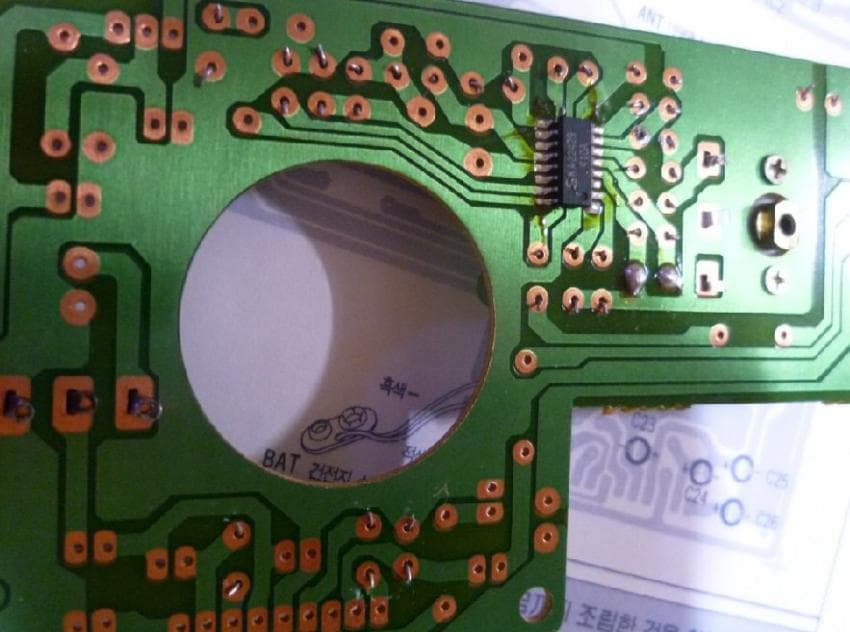

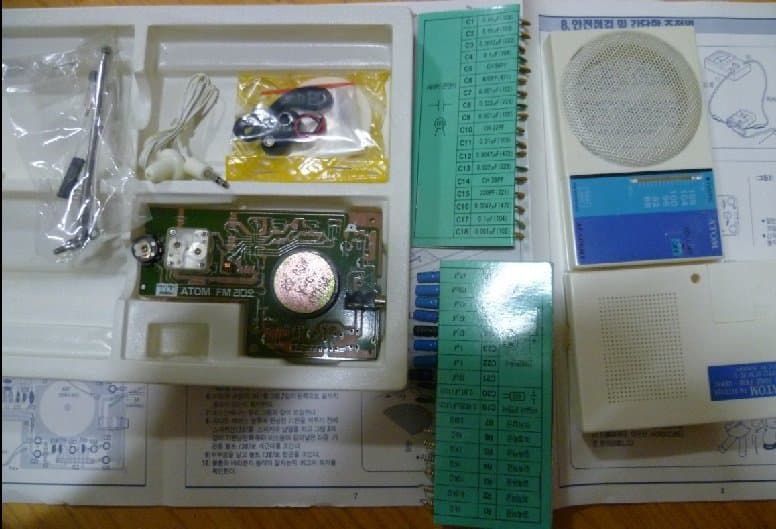

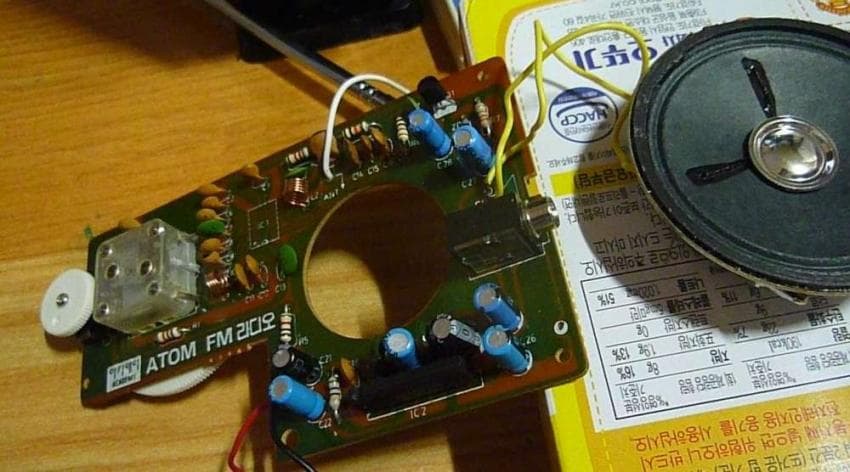

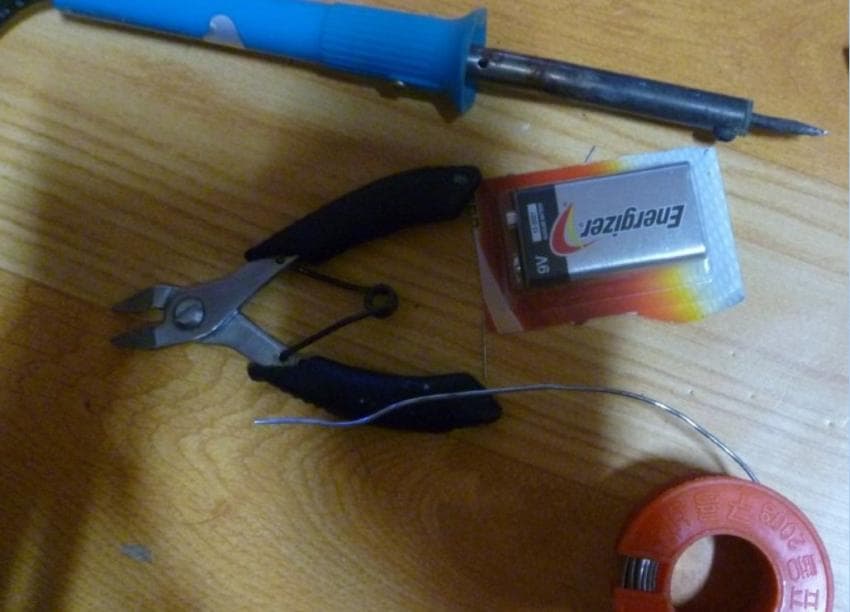

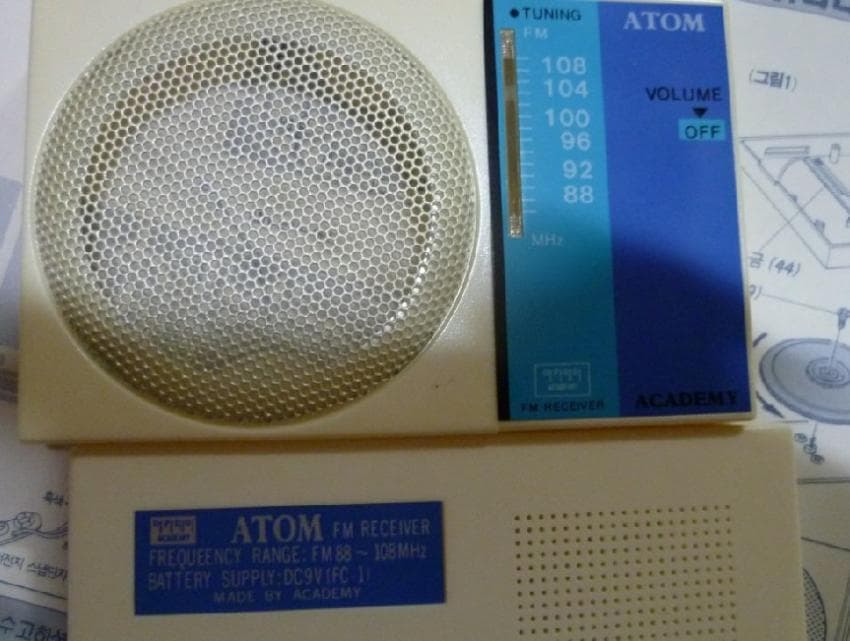

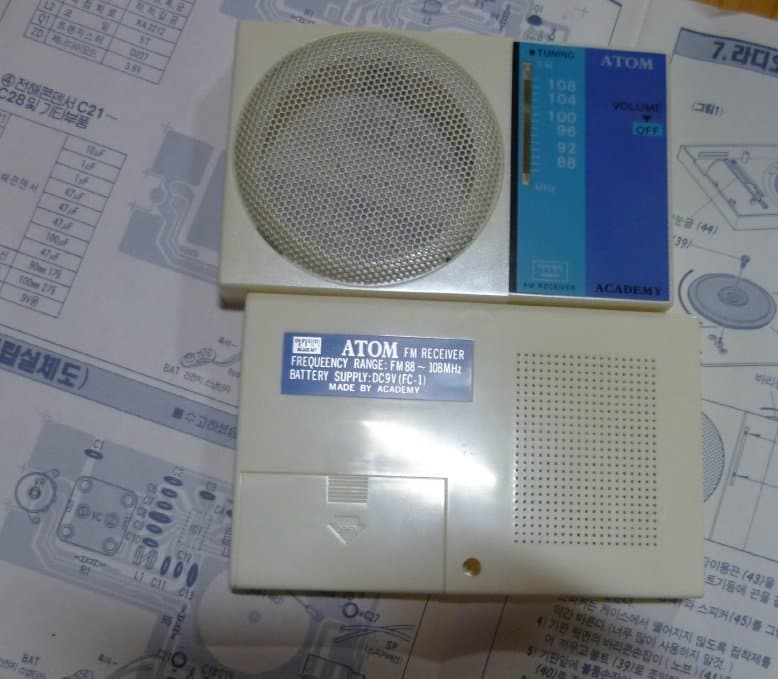

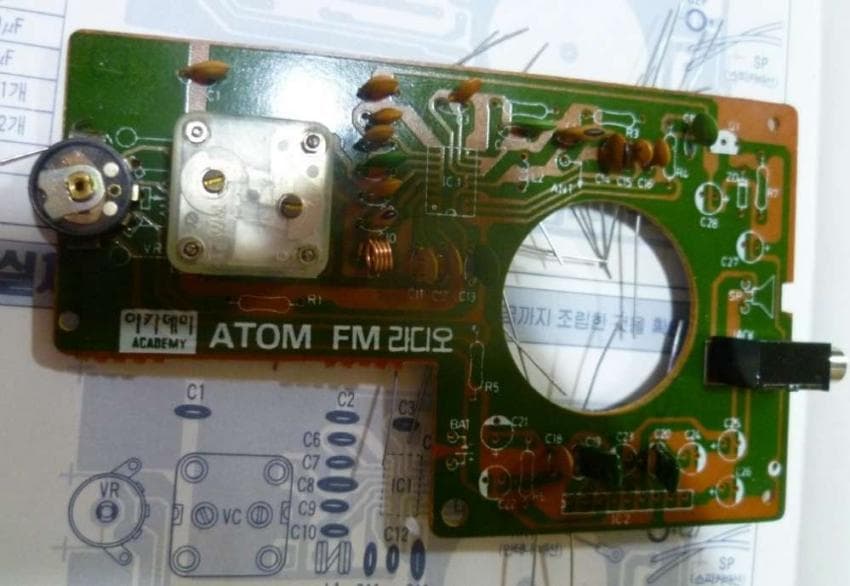

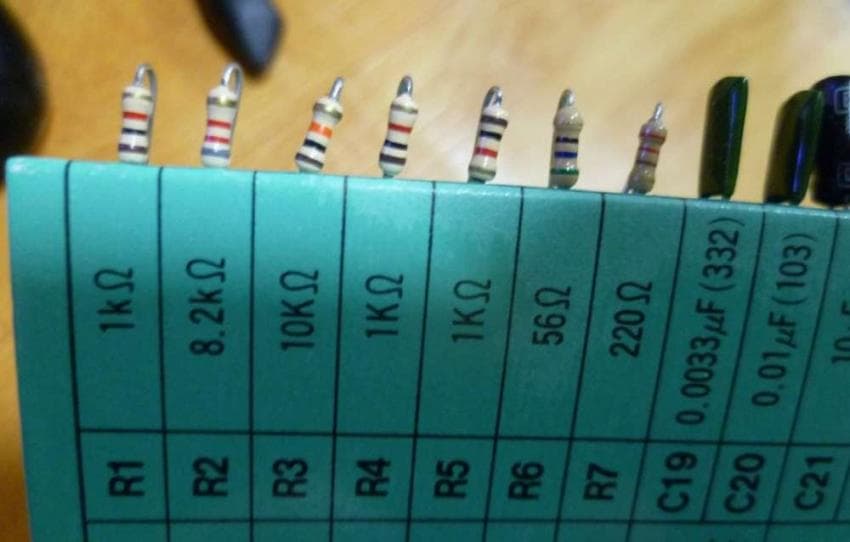

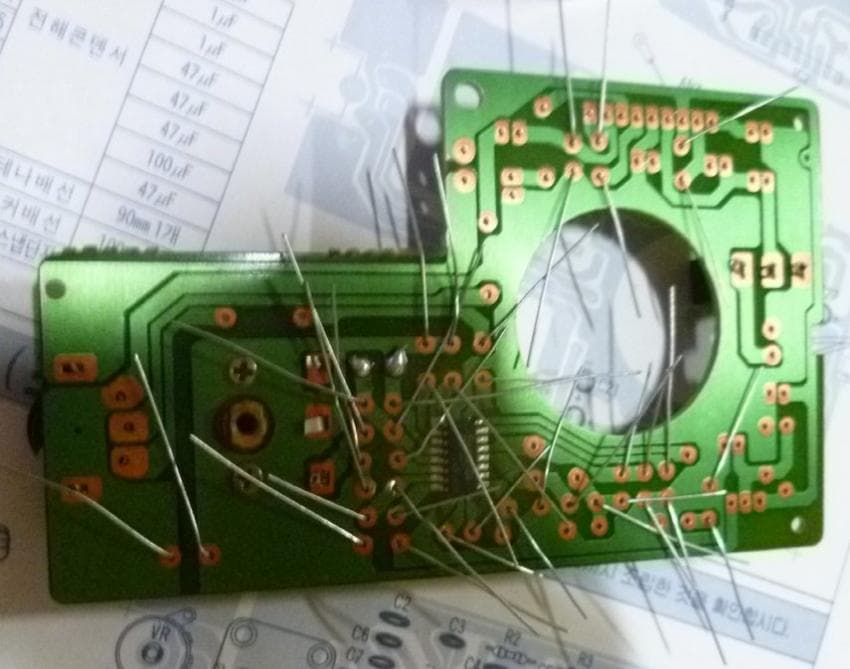

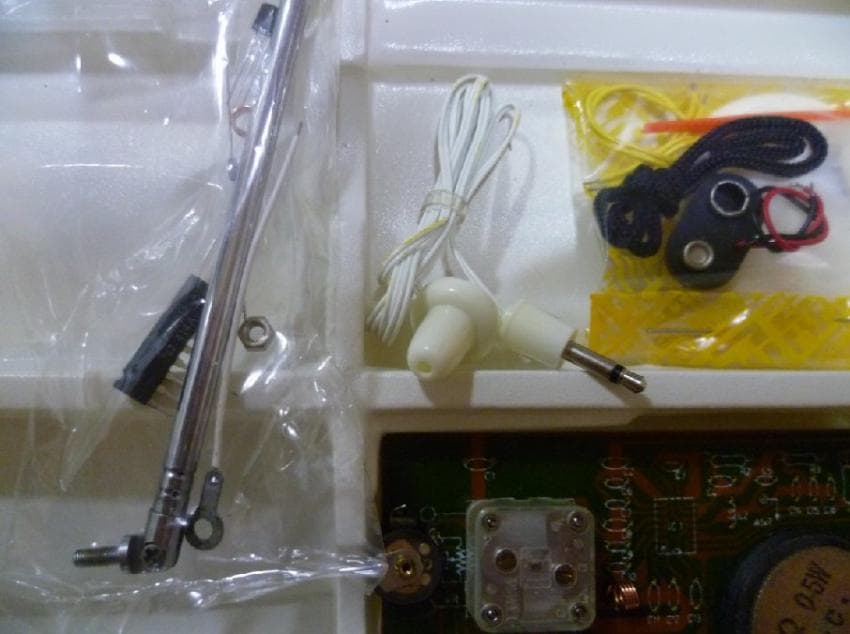

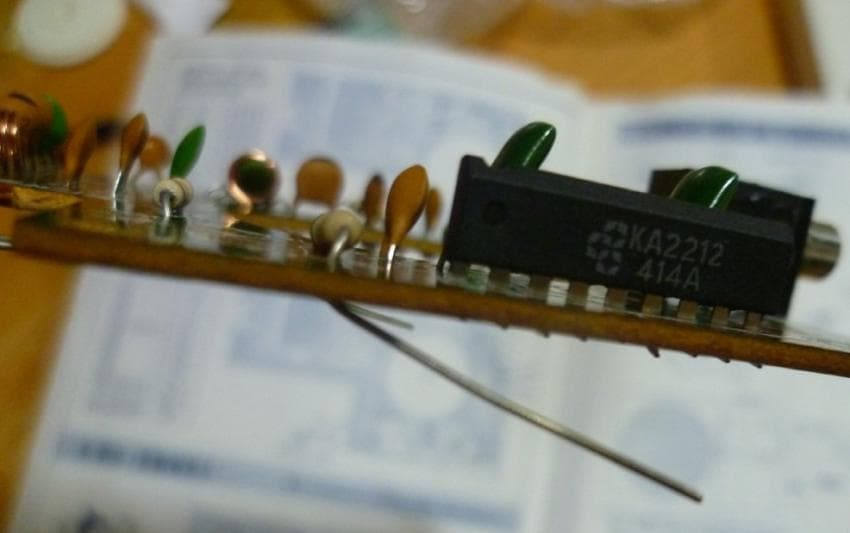

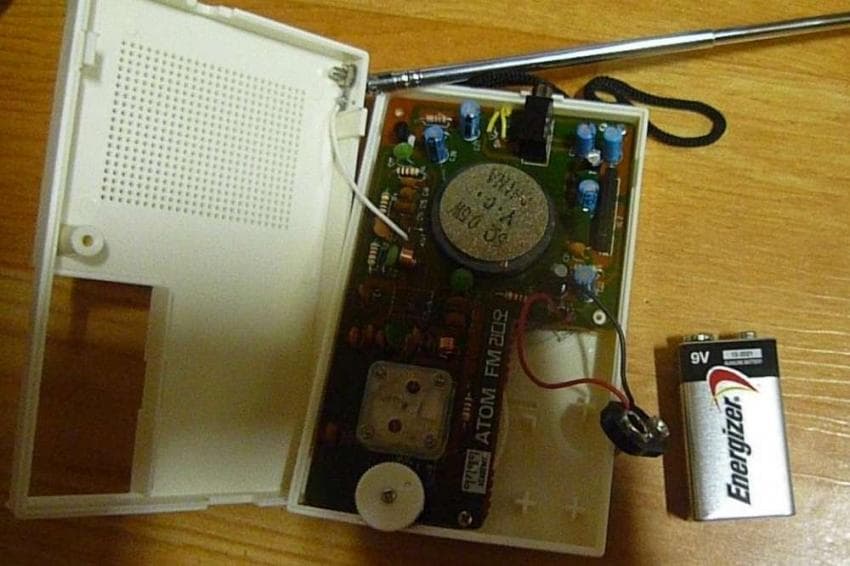

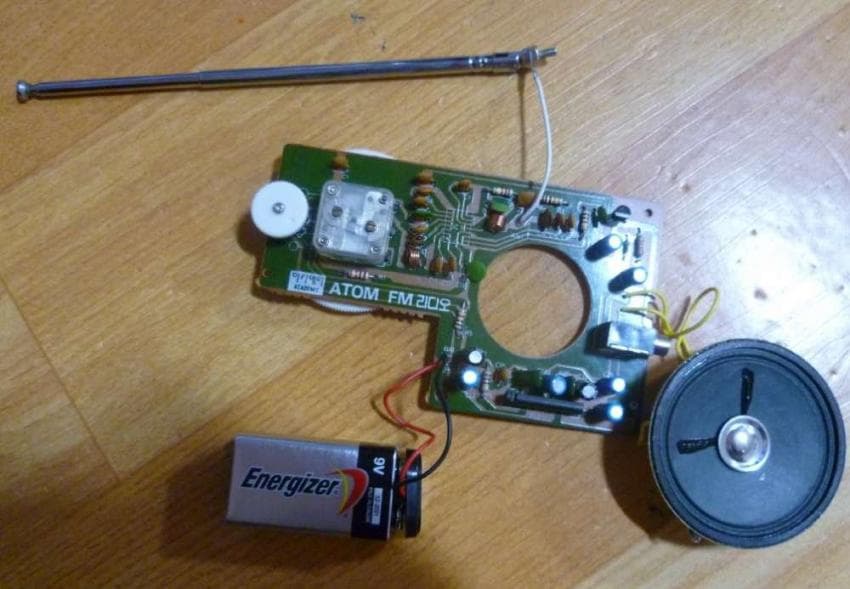

장난감이라 하긴 뭐하지만 마땅히 올릴 갤이 없어 올려봄. 추억돋는 물건 중고나라에서 구입했다! 틀딱들은 학창시절 다 한번씩 만들어봤을 라디오 조립 킷이다!! 아카데미 FM 라디오와 AM 6석 라디오다! 나도 어릴적 만들어 봤는데 34년만에 다시 만들어본다 ㅎㄷㄷ 저 아톰 그림 기억나는 틀딱들 많을거다. 아카데미 Fm 라디오는 94년 제품이고 am 6석 라디오는 96년 제품이다. 가격은 14000원이라 적혀있다. Fm 라디오를 만들어 보자!! 입구에 아직 씰도 뜯지 않은 새삥이다. 저 파란 라디오 케이스 너무 이쁘다. 29년동안 어둠속에 갇혀있던 내용물에게 빛을 보여주자! 아주 깨끗하다. 전혀 세월의 흔적이 없고, 엇그제 출고된 물건이라해도 믿을정도다. 밀봉상태가 아주 잘 유지된거 같다. 플라스틱 케이스는 구형케이스라 좀 귀한거다. 나도 어릴적 저 케이스였을때 만들어봤다 색상도 산뜻하고 이쁘다. I.C 칩과 안테나, 틀딱스타일 리시버(이어폰), 건전지 스냅, 기판이다, 저 리시버도 오랫만에 본다. 옛날 라디오엔 완제품이라도 스테레오가 아니었기에 다 저런 틀딱스타일 리시버가 같이 달려나왔다 스피커와 부품들 가운데 은색 은박지 동그랗게 붙어있는 스피커가 예전 기억 그대로다. 저항 너무 오랫만이다, 갈갈황금, 녹적황금, 등등 저항 색갈별로 용량이 다르다. 노안 때문에 저항 색을 보려면 카메라로 찍어서 출력해서 봐야 한다 설명서다. 아톰이 쥬스 먹고 있는 그림이 확실히 기억난다. 근데 아톰 캐릭터 따올려면 일본 아톰 원작자한테 돈주고 따와야 하는거 아닌가? 회로도, 작동방식에 대핸 설명도 적혀 있지만 보도 이해 안가고 그냥 만들어서 제대로 작동만 시키자. 공구다. 조립해보자! 조립은 쉽다. 부품 꽂기만 하면 된다. 오른쪽에 삼성 IC 칩이 보인다. 왼쪽부터 볼륨조절기(가변저항). 바리콘 박스, 수신코일, 이어폰잭이다. 요렇게 니뻐로 다리를 잘라주고 납땜을 하자. 저기 저 작은 IC 칩은 미리 남땜이 되어 있다, 납땜 하는 부위가 너무 작아서 학생들이 하기 어려울거 같아 미리 해서 나온거 같다. 30여년만에 한 남땜 치곤 잘한거 같다. 인두에서 녹는 독한 납냄새가 엣추억을 확실히 더올리게 해준다. 처음엔 잘 안되었는데 몇번 해보니 쉽게 된다. 납땜이 별거 있나? 고정만 잘해주고 옆라인 침범만 안하면 되다. 스피커와 안테나 단자를 연결했다. AM 라디오는 코일 이리저리 움직이면서 조절해야 수신이 되는데 FM 라디오는 그냥 저절로 수신된다고 하더라. 스피커는 8옴 0.5W 짜리다. 옴은 뭐고 와트는 뭔지 가물가물하다. 안테나와 베터리까지 연결해 내부조립이 완료되었다. 안테나는 길게 펼수 있게 되어있다. 뚜껑연결 다 만들었다 !! 작동 시켜보자!!!! 45초 부터는 컴퓨터 스피커에 연결하는 장면이다. 음색이 변한다 https://www.youtube.com/watch?v=Y7wdj68jblQ 상당히 깨끗한 음질로 여러 방송이 잡히는게 상당히 놀라왔다. 집밖에서 틀면 더 깨끗한 음질로 잡히고 집안에서 안 잡히는 주파수도 잡힌다. 30년전 학생용 교재가 실제 라디오랑 다를바 없다! 이것도 가보로 간직해 대대손손 물려줄거다. 그리고 같이 구입한 AM 6석 라디오도 만들건데 어릴때 코일 움직이면서 방송 잡는게 어려웠던 기억이 난다 그거도 만들면 올려줄께. 읽어줘서 고맙다. 출처: 토이 갤러리 [원본 보기]
